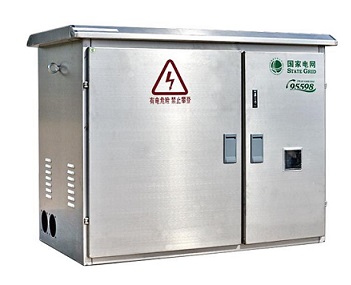

MWT-JP低压综合配电柜

产品简介

MWT-JP低压综合配电柜是集计量、出线、无功补偿等多功能于一体的户外综合配电装置，集短路、过载、过电压、漏电等保护功能，体积小、外型美观、经济实用，安装于户外柱上变压器的电杆上，是城乡电网改造的新一代理想配电产品。


正常使用环境
•环境温度：-25°C~+40°C;
•空气相对温度：日平均值不大于90%，月平均值不大于90%;
•海拔高度：不大于1000m;
•安装在无剧烈震动和沖击，无腐蚀性气体的场所。
注：超过以上条件时，可与我公司协商。

产品型号:

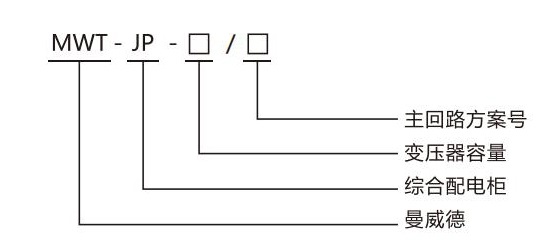

JP 产品型号

技术参数：

序号 名称 单位 参数
1 变压器容量 kVA 30-400
2 额定工作电压 V AC400
3 辅助回路工作电压 V AC220,AC380
4 额定频率 Hz 50
5 额定电流 A ≤630
6 额定落点动作电流 A 30-300可调
7 防护等级
IP44


主回路方案图:

补偿回路数1-4回可选，每回容量3-20kvar可选。

另：根据用户需求，箱内可选装温湿度控制装置，补偿回路投切形式可按用户要求，如无触点模块投切、复合开关投切等。

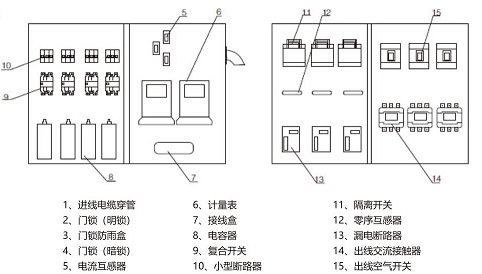

箱体结构示意图:

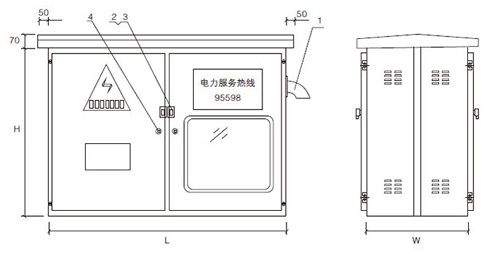

卧式箱体外形尺寸

1


安装示意图

2



立式箱体外形尺寸

3


箱体外形尺寸：

  卧式箱体外形尺寸

变压箱容量 L W H
30-100kVA 800 450 700
30-250kVA 900 500 700
100-400kVA 1100 600 800

注：以上尺寸仅供参考


立式箱体外形尺寸

变压箱容量 L W H
30-100kVA 600 450 1000
30-250kVA 700 500 1000
100-400kVA 800 600 1100

注：以上尺寸仅供参考

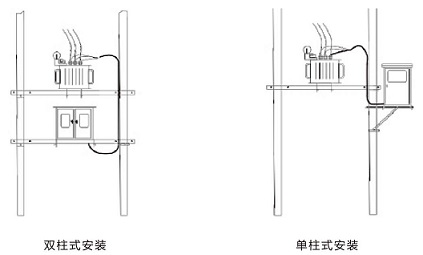

户外柱上安装方式:

4

订货须知:

产品型号、数量；

产品结构型式（立式、卧式）；

主要元器件的型号。
